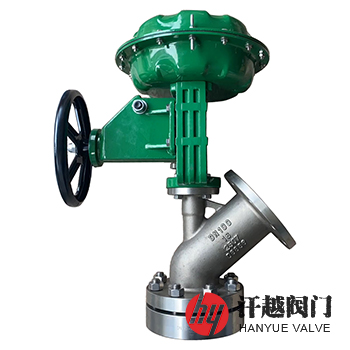

雙相鋼放料閥產品概述

雙相鋼放料閥是一種閥體、閥桿、閥芯和閥座等主體部件由2205、2507或ASTM A995 Gr.4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及A182 F51、F53、F55等鑄件或鍛件毛坯加工而成，適于安裝在反應釜底作排放物料及取樣用的雙相不銹鋼放料閥，該閥根據實際情況的需要，放底被設計成平底型，閥體有V形、Y形和角式三種結構，流道表面光滑、流暢，并提供上升和下降兩種工作方式的閥瓣，從而方便物料的流出。

雙相鋼放料閥常見的結構型式有上展式和下展式兩種，應根據釜內安裝的攪拌器類型進行配置，其啟閉動作是通過手動、氣動或電動驅動閥桿帶動閥芯上、下移動來完成的，閥芯與閥座接觸時閥門關閉，分離時介質流通。該閥整體采用由鐵素體相和奧氏體相構成的雙相不銹鋼材料制造，機械性能好，耐點蝕性和耐應力腐蝕裂紋性優良，所以，本產品特適用于含氯化物、H?S、CO?等腐蝕性物料儲槽和其他容器之放料、排料及取樣。

雙相鋼放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	2205	2507	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	閥桿	2205	2507	A182 F51	A182 F53	A182 F55
3	閥座	2205	2507	A182 F51	A182 F53	A182 F55
4	閥芯	2205	2507	A182 F51	A182 F53	A182 F55
5	填料	PTFE	PTFE	PTFE	PTFE	PTFE
6	墊片	PTFE	PTFE	PTFE	PTFE	PTFE
7	螺柱	A193 B8	A193 B8M	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 8	A194 8M	A194 8	A194 8M	A194 8M

雙相鋼放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 11489-2013 放料用截止閥
適用溫度	-60℃ ~ 232℃

雙相鋼放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸						下展式尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—	115	85	135	100	70	40
	32	135	100	135	100	70	40	135	100	145	110	75	55
	40	145	110	145	110	70	50	145	110	160	125	80	60
	50	160	125	160	125	80	60	160	125	180	145	100	80
	65	180	145	180	145	95	75	180	145	195	160	135	110
	80	195	160	195	160	110	90	195	160	215	190	160	135
	100	215	180	215	180	130	110	215	180	245	225	200	175
	125	245	210	245	210	160	130	245	210	280	245	200	175
	150	280	240	280	240	190	150	280	240	335	295	240	210
	200	335	295	335	295	240	200	335	295	405	355	285	240

雙相鋼放料閥結構圖

雙相鋼放料閥外形圖

如果你需訂購我廠放料閥產品，咨詢時煩請說明結構型式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動形式、連接方式，如采用法蘭連接，請注明法蘭標準及端面形式等。
