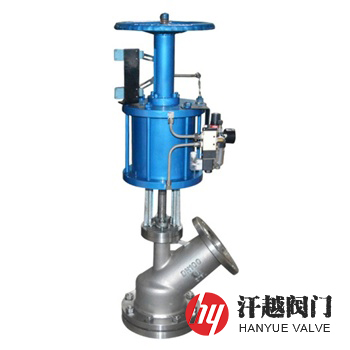

氣動帶手動放料閥產品概述

氣動帶手動放料閥既可以氣缸活塞直行程遠程控制，也可就地通過旋轉執行器上的手輪進行啟閉，帶行程開關、二位三通電磁閥和手動機構，其適用于一些在沒有氣源的情況下也能進行手輪驅動，要求手動與氣動可以互相切換的工況。該閥是我廠為一些沒有氣源就失去了動力源，閥就無法進行開關的工況而設計制造的，它可實現手動和氣動的較快切換，在氣源正常情況下，采用氣動遠程控制放料閥，當氣源壓力暫停，需要開啟或關閉閥門時，啟用手動機構進行人工驅動。本產品方便了閥的安裝和調試，另外也可減輕勞動強度和作業風險。

氣動帶手動放料閥可實現手動和氣動雙重控制，輕松轉動手輪，將切換手柄推移到(分)指示牌，即可實現氣動遠距離控制，當氣源進入電磁閥后，電磁閥自動開啟上(或下)輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時自動關閉，紅色按鈕為手動調試使用開關按鈕，當氣源進入氣缸上部時，將活塞推向下部，即關閉放料閥；當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。關閉氣源或者在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移到(合)指示牌，就可以進行手動操作，轉動手輪，逆時針方向為開，順時針關方向為關。

氣動帶手動放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥座	WCB	CF8	CF3	CF8M	CF3M
4	閥桿	WCB	CF8	CF3	CF8M	CF3M
5	支架	WCB	CF8	CF8	CF8M	CF8M
6	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
7	閥瓣	WCB	CF8	CF3	CF8M	CF3M
8	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
9	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	氣動裝置	組合件	組合件	組合件	組合件	組合件

氣動帶手動放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 11489-2013 放料用截止閥
適用溫度	-60℃ ~ 232℃

氣動帶手動放料閥連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸(mm)						下展式尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—	115	85	135	100	70	40
	32	135	100	135	100	70	40	135	100	145	110	75	55
	40	145	110	145	110	70	50	145	110	160	125	80	60
	50	165	125	160	125	80	60	160	125	180	145	100	80
	65	180	145	180	145	95	75	180	145	195	160	135	110
	80	195	160	195	160	110	90	195	160	225	190	160	135
	100	215	180	215	180	130	110	215	180	260	225	200	175
	125	245	210	245	210	160	130	245	210	280	245	200	175
	150	280	240	280	240	190	150	280	240	335	295	240	210
	200	335	295	335	295	240	200	335	295	405	355	285	240

氣動帶手動放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品有上展式、下展式、柱塞式等結構形式，咨詢時請詳細說明。
