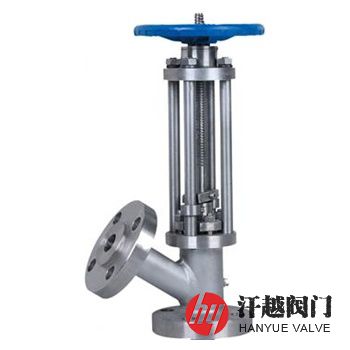

柱塞式放料閥產品概述

柱塞式放料閥由閥體、閥桿、閥芯、導環、密封環等零部件組成，適用于高粘度物料儲槽和化工、石油化工裝置所有帶有攪拌器(包括框式、錨式攪拌器)的反應釜之放料及取樣。其對于需要閥門全排量工作的系統，比上展和下展式放料閥更加合適，由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，該閥可應用于漿體工藝介質。柱塞式放料閥設計結構多樣，可與各種容器的出口對接，它主要安裝在反應釜、儲料罐和其他容器以及管線設施的底部排料、放料和無死區關斷操作。我廠生產的本產品有手動、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動等驅動方式可供選擇。

柱塞式放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	支架	WCB	CF8	CF8	CF8M	CF8M
3	閥桿	2Cr13	304	304L	316	316L
4	閥芯	20	304	304L	316	316L
5	導 環	WCB	CF8	CF3	CF8M	CF3M
6	填料	PTFE	PTFE	PTFE	PTFE	PTFE
7	閥芯蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
9	手輪	HT200	HT200	HT200	HT200	HT200

柱塞式放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21551-95 柱塞式放料閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	HG/T 21551-95 柱塞式放料閥
適用溫度	-60℃ ~ 232℃

柱塞式放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	H	D0	D	D1	D2	D3	b-f	Z-Φd
1.6	25	286	160	115	85	68	25	18-2	4-14
	32	300	160	140	100	78	32	18-2	4-18
	40	355	180	150	110	88	40	18-2	4-18
	50	374	180	165	125	102	50	18-2	4-18
	65	465	220	185	145	122	65	18-2	8-18
	80	480	250	200	160	138	76	20-2	8-18
	100	620	280	220	180	158	95	20-2	8-18
	125	640	300	250	210	188	125	22-2	8-18
	150	782	320	285	240	212	150	22-2	8-22
	200	960	360	340	295	268	200	24-2	12-22
	250	1027	500	405	355	320	250	26-2	12-26

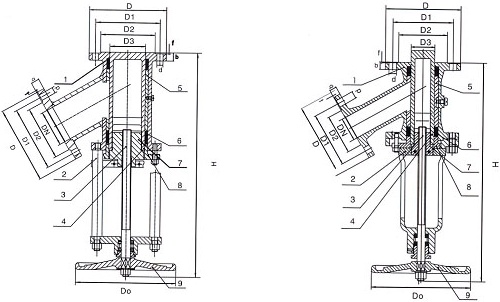

柱塞式放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品可按客戶特殊要求定制，操作方式可選擇手動、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動、液動等，咨詢時請?jiān)敿?xì)說明。
