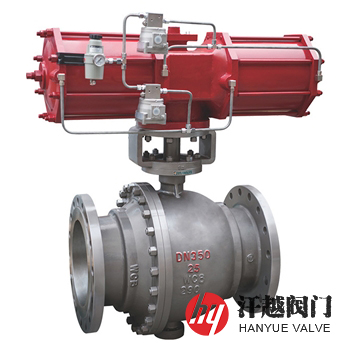

氣動調節球閥產品概述

氣動調節球閥是在法蘭連接端或對接焊連接端的球閥上安裝氣動執行機構作為驅動裝置，其與電-氣閥門定位器配套，輸入直流4mA～20mA電信號及接入0.4MPa～0.7MPa氣源即可調節閥門開度，改變介質流通的截面積，實現閥門的調節。該閥氣源中固體微粒的含量應小于0.1g/m3，且微粒直徑應小于30μm，含油量應小于10mg/m3。本產品調節范圍大、精度高，且關閉時越關越緊，抗壓能力好，可靠性強，且容易調試。

氣動調節球閥閥組件按結構形式的不同分為固定球和浮動球兩種，其中固定球閥采用上下閥桿固定閥芯(軸支式)和彈簧預載的帶補償性可動密封閥座設計，其具有自動補償功能，雙向密封閥座之間無間隙回轉時擁有很大的剪切力及自潔功能。本產品特適合就地操作和遠距離集中控制，在控制室里就可以控制閥門的開啟和關閉，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。

氣動調節球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	CF8	CF3	CF8M	CF3M
2	連接體	WCB	CF8	CF3	CF8M	CF3M
3	球體	2Cr13+氮化	304+HF	304L+HF	316+HF	316L+HF
4	閥座	2Cr13+氮化	304+HF	304L+HF	316+HF	316L+HF
5	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	閥桿	2Cr13	304	304L	316	316L
8	固定軸	2Cr13	304	304L	316	316L
9	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	氣動裝置	組合件	組合件	組合件	組合件	組合件

氣動調節球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598
可配附件	行程限位開關、電磁閥、空氣過濾減壓器、定位器、保位閥、閥位傳送器、手輪機構等
氣源壓力	0.4MPa ～ 0.7MPa

氣動調節球閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	25	165	115	85	68	18-2	4-14
	32	180	140	100	78	18-2	4-18
	40	190	150	110	88	18-2	4-18
	50	216	165	125	102	18-2	4-18
	65	241	185	145	122	18-2	8-18
	80	283	200	160	138	20-2	8-18
	100	305	220	180	158	20-2	8-18
	125	356	250	210	188	22-2	8-18
	150	394	285	240	212	22-2	8-22
	200	457	340	295	268	24-2	12-22
	250	533	405	355	320	26-2	12-26
	300	610	460	410	378	28-2	12-26
	350	686	520	470	428	30-2	16-26
	400	762	580	525	490	32-2	16-30
	450	864	640	585	550	40-2	20-30
	500	914	715	650	610	44-2	20-33
	600	1067	840	770	725	54-2	20-36
	700	1245	910	840	795	42-2	24-36
表中為HG/T 20592-2009標準PN16法蘭連接固定球閥尺寸，如需其他規格參數，請來電咨詢！

氣動調節球閥結構圖

氣動調節球閥

如果你需訂購我廠氣動球閥產品，咨詢時煩請注明規格型號，如無法提供，請告知公稱尺寸、公稱壓力、閥體和內件材質、工作介質及溫度，氣動執行器類型，是否含附件等，本產品有軟密封和金屬硬密封兩種，球體有氮化球和噴焊球等，如有其他技術要求，請說明。
