渦輪球閥產品概述

渦輪球閥由軟、硬密封球閥和安裝在閥桿頂部的蝸輪蝸桿傳動裝置組成，其通過轉動設置在蝸輪上的手輪來驅動閥桿帶動球體旋轉，以實現閥門的全開或全關及流量調節功能。該閥的啟閉件是個球體，中間有一個與管道通徑相等的通孔，入口端和出口端各置一個用PTFE、RPTFE、NYLON、PPL、PEEK或不銹鋼等材料制造的密封座，并被包容在金屬閥體內，當球內的通孔與管線通道重合時，閥處于開啟狀態，當球內的通孔與管線通道垂直時，閥處于關閉狀態，閥從開到關，或者從關到開球體回轉90°角行程。本產品蝸輪蝸桿機構兩軸交錯角通常為90°，一般是以蝸桿為主動件，從外形上看，蝸桿類似螺栓，蝸輪則很像斜齒圓柱齒輪，工作時蝸輪輪齒沿著蝸桿的螺旋面作滑動和滾動，從而準確地控制閥門的開關。

渦輪球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	左閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	2Cr13	25Cr2Mo1VA	304	304L	316	316L
5	閥桿	2Cr13	25Cr2Mo1VA	304	304L	316	316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
8	彈簧	17-7PH	Inconel750	17-7PH	17-7PH	17-7PH	17-7PH

渦輪球閥技術參數

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

渦輪球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

渦輪球閥結構圖

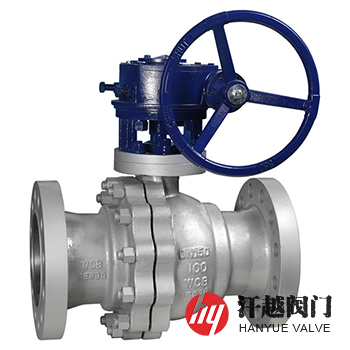

渦輪球閥

如果你需訂購我廠法蘭球閥產品，咨詢時煩請說明結構類型、公稱尺寸、公稱壓力、閥體和內件材料、使用介質、工作溫度、端部連接型式等。
