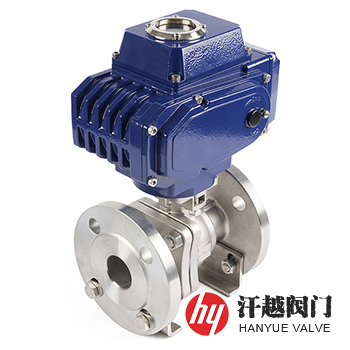

電動O型切斷球閥產品概述

電動O型切斷球閥主要由浮動球或固定球O型切斷球閥和開關型電動執行器組成，其電裝接通電源后，內置電機接收信號啟動，通過蝸輪蝸桿減速機構輸出高扭矩，驅動閥桿帶動球體在閥體內旋轉90度來完成全開或全關動作，以實現管內介質的接通或切斷的遠控、自控或集控。該閥電動執行器可選用Z型多回轉型、Q型部分回轉型以及精小型等系列，它內置伺服系統，無須另配伺服放大器，接入單相220 VAC或三相380 VAC電源即可控制運轉，具有連線簡單、結構緊湊、動作穩定可靠等優點。本產品擁有關閉嚴密，流通能力大，零泄漏，使用時間長等特點，因此，特適用于高粘度、含纖維、顆粒狀介質的場合，可廣泛應用于石油、化工、冶金、輕工等工業自控領域對氣體、液體、固體等介質的控制。

電動O型切斷球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	左閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

電動O型切斷球閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	API 6D-2014、API 608-2008、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
法蘭尺寸	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016
控制方式	開關到位燈(開關兩位控制)、無源觸點信號
電源電壓	單相220 VAC、三相380 VAC、遠程24 VDC (50Hz)

電動O型切斷球閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
表中為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸，如需其他規格參數，請來電咨詢！

電動O型切斷球閥結構圖

美標電動球閥結構圖

如果你需訂購我廠電動球閥產品，咨詢時煩請注明規格型號，如無法提，請說明公稱直徑、公稱壓力、閥體和內件材質、工作介質、使用溫度，電動執行器要求，本產品常規配置為普通開關型電裝。
