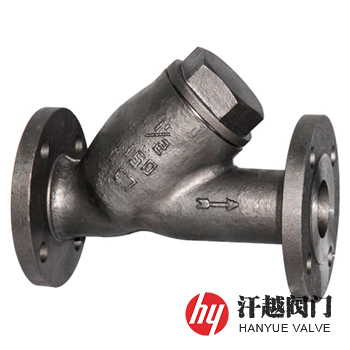

鈦Y型過濾器產品概述

鈦Y型過濾器是一種殼體和濾網蓋等主要部件采用TA1、TA2、TA3或ZTA1、ZTA2、ZTA3及GR7等鈦、鈦合金及鈦鈀合金材質鑄造而成，用于凈化工業生產中腐蝕性介質中夾雜的不純物料的管道過濾器。其抗蝕性強，在550℃以下的空氣中，表面會迅速形成薄而致密的氧化鈦膜，故在大氣、海水、硝酸和硫酸等氧化性介質及強堿中，其耐蝕性優于大多數不銹鋼Y型過濾器，此外，本產品還具有優異的機械性能、良好的生物惰性等特點，特別適用于化工、冶金、造紙、制堿、石油等工業和海水管路系統的過濾。

鈦Y型過濾器具有優良的耐高溫和低溫性能，其在高溫下，鈦合金仍能保持良好的機械性能，其耐熱性遠高于鋁合金，且工作溫度范圍較寬，目前新型耐熱鈦合金的工作溫度可達550～600℃；在低溫下，它的強度反而比在常溫時增加，且具有良好的韌性，低溫在-253℃時還能保持良好的韌性。本產品密度小，比強度、比剛度高，抗腐蝕性能、高溫力學性能、抗疲勞和蠕變性能都很好，具有優良的綜合性能。

鈦Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	TA1	TA2	TA3	ZTA1	ZTA2	ZTA3
2	濾網壓蓋	TA1	TA2	TA3	ZTA1	ZTA2	ZTA3
3	濾筒	TA1	TA2	TA3	TA1	TA2	TA3
4	絲網	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
5	密封件	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺栓	316	316	316	316	316	316
7	螺母	316	316	316	316	316	316

鈦Y型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
濾網規格	10目 ~ 200目

鈦Y型過濾器主要尺寸

公稱壓力 PN	公稱通徑 DN	結構尺寸/mm		公稱壓力 PN	公稱通徑 DN	結構尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
16	15	134	60	16	125	345	205
	20	142	70		150	388	260
	25	152	70		200	468	300
	32	168	75		250	540	380
	40	200	90		300	640	410
	50	216	105		350	683	480
	65	252	150		400	755	540
	80	282	175		450	853	580
	100	309	200		500	900	645
	125	345	205		600	1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

鈦Y型過濾器結構圖

尊敬的用戶！如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和濾芯材料、介質溫度、過濾精度、法蘭標準及密封面形式等，本產品有鑄造件和焊接件兩種，常用牌號有ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4，TA1、TA2、TA3、TA9、TA10、TC4，Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12，Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12，Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12。
