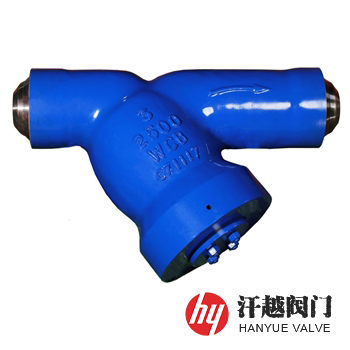

高壓Y型過濾器產品概述

高壓Y型過濾器是石油、石化、化工、電力、冶金及相關工業高壓管線輸送系統中不可或缺的管道附件。它通常設置在潤滑油注入設備前、流體流入泵前、氣體進入壓縮機前、蒸汽凝結水流進疏水閥前，以及液體或氣體介質流經流量計之前的管道中。當介質流經Y型過濾器時，通過濾網的截留作用，可有效濾除被輸送介質中某一粒徑以上的固體雜質，從而保護設備和儀表免受損害。

高壓Y型過濾器的殼體通常采用整體鑄造或鍛造成型，也可選用無縫鋼管焊接制作而成，其主要特點在于能夠承受高工作壓力，公稱壓力一般不低于PN100(Class600)，甚至可達PN400(Class2500)。為保證管網系統的嚴密性，本產品連接端通常設計成對焊端，若考慮更換方便，也可采用法蘭端或螺紋端(適用于小口徑)。安裝時需確保流向與箭頭標識一致，避免反向沖擊損壞濾網。

高壓Y型過濾器零件材料

序號	零件名稱	材料名稱
1	殼體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	殼蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	濾筒	A240 304	A240 304	A240 304	A240 316	A240 316L
4	濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
5	墊片	SS+GRAPHITE	SS+GRAPHITE	SS+GRAPHITE	SS+GRAPHITE	SS+GRAPHITE
6	螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

高壓Y型過濾器技術規范

公稱壓力Class	600	800	900	1500	2500
殼體強度試驗壓力(MPa)	16.5	21.0	22.5	39.0	63.0
密封性試驗壓力(MPa)	12.1	15.4	16.5	28.6	46.2
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	10目 ~ 500目

高壓Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	結構尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
600 (PN110)	?	210±2	≈100	600 (PN110)	3	370±3	≈260
	1	213±2	≈110		4	460±3	≈270
	1 ?	224±2	≈115		5	513±4	≈288
	1 ?	253±3	≈125		6	540±4	≈260
	2	278±3	≈130		8	580±4	≈395
	2 ?	335±3	≈160		10	690±4	≈380
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

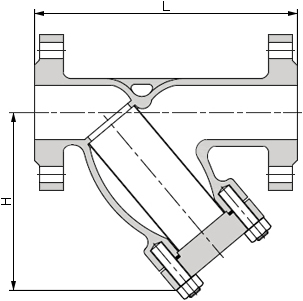

高壓Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┮?guī)格型號，法蘭標準及密封面型式等。我廠高壓Y型過濾器可根據需要設計成中部壓力自緊密封，也可按用戶需求承接定制。
