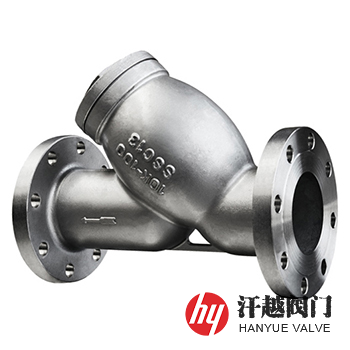

日標Y型過濾器產品概述

日標Y型過濾器是我廠為滿足保護管路系統中日標閥門、泵、壓縮機及流量計等的需要，采用日本JIS標準設計制造的一種管道附件，其當介質流經過濾器時，通過濾網的截留，濾去其中某一粒徑以下的固體雜質，從而達到保護設備和儀表的作用。本產品廣泛應用于石油、化工行業中氣相及液相物料中固體雜質顆粒的分離以及吸附劑、催化劑的回收再利用。通過過濾流體中所含的固體雜質，防止顆粒物進入裝置后造成的設備、管件損壞或者堵塞，保證生產介質滿足工藝設計要求和生產裝置的正常穩定運行。

日標Y型過濾器濾網采用將不銹鋼編織網焊裝在濾筒內的雙層網結構。編織網具有過濾精度高、易制作、流動性好、可拆卸、過濾阻力小及成本低等優點，但其厚度較薄，很容易因面對物料大的沖擊力而變形或撕裂，由不銹鋼沖孔板制作而成的濾筒因厚度大，穩定性好，面對大的介質壓力和流量可有效保護絲網，所以，兩者相結合，既能截留其中雜質，滿足工況要求的過濾效果，又可達到不易損壞的目的。本產品以30目/英寸作為標準網，對過濾精度的不同要求可通過編織網上的濾孔徑大小來實現。

日標Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	SC410	SCS13	SCS14	SCS16
2	殼蓋	SC410	SCS13	SCS14	SCS16
3	墊片	GRAPHITE	PTFE	PTFE	PTFE
4	濾網	SUS304	SUS304	SUS316	SUS316L
5	螺栓	SS400	SUS304	SUS316	SUS316L
6	螺母	SS400	SUS304	SUS316	SUS316L

日標Y型過濾器性能規范

公稱壓力	10K	16K	20K	40K
殼體試驗壓力(MPa)	3.0	6.0	7.5	15.0
液體高壓密封試驗壓力(MPa)	2.2	4.4	5.5	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
法蘭標準	JIS B 2220：2012
檢驗試驗	JIS B 2003：2013
過濾精度	10目 ~ 500目
適用溫度	-80℃ ~ 540℃

日標Y型過濾器外型尺寸

公稱壓力 K	公稱尺寸 A	系列I尺寸(mm)		系列II尺寸(mm)
公稱壓力 K	公稱尺寸 A	L	H	L	H
10	15	134	60	134	60
	20	142	70	142	70
	25	152	70	152	70
	32	182	75	168	75
	40	200	90	200	90
	50	217	105	217	105
	65	250	150	252	150
	80	284	175	282	175
	100	310	200	309	200
	125	353	205	351	205
	150	390	260	388	260
	200	485	300	468	300
	250	552	380	540	380
	300	641	410	640	410
	350	668	480	683	480
	400	755	540	755	540
	450	853	580	853	580
	500	890	645	900	645
	600	1060	950	1060	950
20	15	144	70	144	70
	20	201	110	201	110
	25	201	110	201	110
	32	214	115	214	115
	40	241	125	241	125
	50	271	145	268	145
	65	323	160	323	160
	80	323	210	323	210
	100	352	270	351	270
	125	400	288	400	288
	150	430	260	430	260
	200	580	395	580	395
	250	680	—	680	—
40	15	175	—	175	—
	20	206	—	206	—
	25	213	110	213	110
	32	232	115	232	115
	40	252	125	252	125
	50	278	130	278	130
	65	335	160	335	160
	80	370	260	370	260
	100	465	270	466	270
	125	400	288	400	288
	150	530	—	530	—
	200	580	395	580	395
	250	680	—	680	—
	300	800	—	800	—

日標Y型過濾器結構圖

如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱尺寸、公稱壓力、殼體和濾芯材料、介質溫度及過濾精度等，我廠生產的本產品有鑄造件和焊接件兩種，其安裝在水平管道上時，濾網抽出方向應向下。
