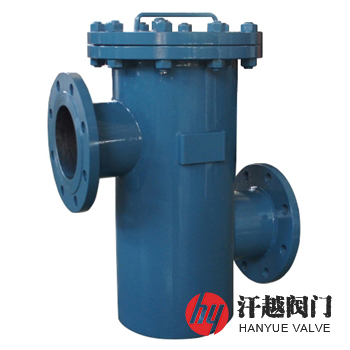

LPGG立式高低接管正濾式普通過濾器產品概述

LPGG立式高低接管正濾式過濾器主要用于油或其它介質為液體管道上，過濾流體中的較大固體雜質。管道在安裝時通常會有其它雜物帶入管內，在生產的原材料中也含有雜物，管中液體經過籃式過濾器時污物由過濾器收藏到濾籃中，在污物堆積到一定的程度(可通過壓差判斷)時打開殼蓋清理濾網即可。我公司生產的本系列產品主要有：LPGG立式高低接管正濾式普通過濾器(直口網式)、LPGG立式高低接管正濾式普通過濾器(斜口網式)、LPGG(D)立式高低接管倒濾式普通過濾器(直口網式)、LPGG(D)立式高低接管倒濾式普通過濾器(斜口網式)。

LPGG立式高低接管正濾式普通過濾器設計與制造、檢驗及驗收符合《JB/T 7538-2016管道用籃式過濾器》標準，其過濾芯濾筒用碳素結構鋼熱軋鋼板或不銹鋼冷軋鋼板沖制而成。濾筒采用碳素結構鋼熱軋鋼板時，整體鍍鋅鈍化；濾筒采用不銹鋼冷軋鋼板時，進行酸洗鈍化等表面處理。鋼板化學成分及力學性能符合GB/T 710、GB/T 3280的規定。

LPGG立式高低接管正濾式普通過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	高低接管	Q235B	20#	S30408	S31608	S31603
3	法蘭	Q235B	20#	S30408	S31608	S31603
4	法蘭蓋	Q235B	20#	S30408	S31608	S31603
5	墊片	柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊
6	濾籃	304	304	304	316	316L
7	螺栓	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排放螺塞	304	304	304	316	316L

LPGG立式高低接管正濾式普通過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016 管道用籃式過濾器
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
介質溫度	-20℃ ~ 350℃

LPGG立式高低接管正濾式普通過濾器外型尺寸

設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	尺寸(mm)
設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	Φ	L	H1	H2
0.25 ~ 2.5	40	1 ?	108	300	300	180
	50	2	108	300	300	180
	65	2 ?	159	400	400	250
	80	3	194	450	430	250
	100	4	219	500	460	265
	125	5	273	660	610	400
	150	6	350	720	660	450
	200	8	400	800	800	540
	250	10	500	1000	1000	650
	300	12	600	1200	1100	750
	350	14	700	1300	1200	850
	400	16	800	1400	1400	900
	450	18	900	1500	1500	1000
	500	20	1000	1800	1600	1000
	600	24	1200	1900	1800	1200
	700	28	1400	2100	2200	1400
	800	32	1600	2300	2400	1500
	900	36	1800	2500	2600	1600
	1000	40	2000	2700	2800	1700
4.0 ~ 10.0	40	1 ?	108	350	300	180
	50	2	108	350	300	180
	65	2 ?	159	450	400	250
	80	3	194	500	430	250
	100	4	219	600	460	265
	125	5	273	700	610	400
	150	6	350	850	750	540
	200	8	400	900	950	650
	250	10	500	1100	1050	700
	300	12	600	1300	1200	800
	350	14	700	1400	1300	900
	400	16	800	1600	1500	1000
	450	18	900	1800	1600	1050
	500	20	1000	2000	1700	1100
	600	24	1200	2100	1950	1300

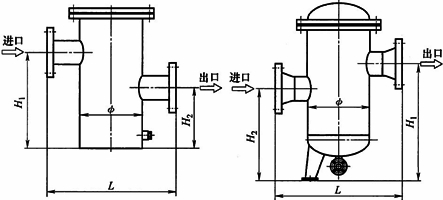

LPGG立式高低接管正濾式普通過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，如無法提供型號，煩請告知公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度等，本產品按功能類別不同有普通式和快開式兩種，以及按內部結構形式的不同有正濾式和倒濾式兩種等，該過濾器接口與管道宜采用法蘭連接，法蘭標準按GB/T 9112~9124、GB/T 13402的規定，也可選用其他標準的法蘭。
