多濾筒式罐型過濾器產品簡介

SD24C、SD24M、SD24S多濾筒式罐型過濾器主要由中部筒體、高低接管、底部封頭、法蘭和筒蓋及過濾芯件等部件組成的多濾筒式籃式過濾器，其濾芯由濾籃和焊裝在其內的柱型網兩部分構成，其中濾籃的絲網安裝在濾框內，而柱型網的細網則包覆在濾筒外。本產品有效過濾面積大，且流體阻力較小，可按高進低出流向直接水平連入管線中使用，在石油化工、輕工等生產過程中，流體會隨著管道先通過進料口而后進入過濾芯件，干凈的濾液可從紗網的網眼中流出，并從筒體出料口排出，而其中的固體雜質顆粒則被濾網所阻擋，與流體完成分離，因此它特適用于液體及氣體物料過濾。

多濾筒式罐型過濾器主要型號有SD24C-H10、SD24C-H16、SD24C-H25、SD24C-H40、SD24C-A150、SD24C-A300、SD24S-H10、SD24S-H16、SD24S-H25、SD24S-H40、SD24S-A150、SD24S-A300、SD24M-H10、SD24M-H16、SD24M-H25、SD24M-H40、SD24M-A150、SD24M-A300、SD26C-H10、SD26C-H16、SD26C-H25、SD26C-H40、SD26C-A150、SD26C-A300、SD26S-H10、SD26S-H16、SD26S-H25、SD26S-H40、SD26S-A150、SD26S-A300、SD26M-H10、SD26M-H16、SD26M-H25、SD26M-H40、SD26M-A150、SD26M-A300等。

多濾筒式罐型過濾器部件材料

部件名稱	材料名稱
筒體	20#	304	304L	316	316L
高低接管	20#	304	304L	316	316L
法蘭	20#	304	304L	316	316L
法蘭蓋	Q235B	304	304L	316	316L
密封墊	聚四氟乙烯、金屬環墊片、金屬纏繞墊(帶內外環)
過濾芯件	304	304	304L	316	316L
螺柱	35CrMo	304	304	316	316
螺母	30CrMo	304	304	316	316
排放堵頭	304	304	304L	316	316L

多濾筒式罐型過濾器性能規范

公稱壓力PN(MPa)	1.0	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	2.5	4.0	2.0	5.0
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗驗收	HG/T 21637-1991 化工管道過濾器
工作溫度	碳鋼-20℃ ~ 400℃、低合金鋼-40℃ ~ 400℃、不銹鋼-196℃ ~ 400℃

多濾筒式罐型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	D	D1	L	H	H1	H2	H3	I
150 (PN20)	2 ?	76.1	219.1	490	560	975	198	129	70
	3	88.9	219.1	510	560	975	198	129	70
	4	114.3	273	580	693	1217	250	181	100
	5	139.7	273	600	693	1217	250	181	100
	6	168.3	323.9	660	797	1396	283	218	120
	8	219.1	406.4	780	976	1708	339	269	150
	10	273	457	860	1115	1969	392	323	160
	12	323.9	508	940	1258	2214	443	375	180
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

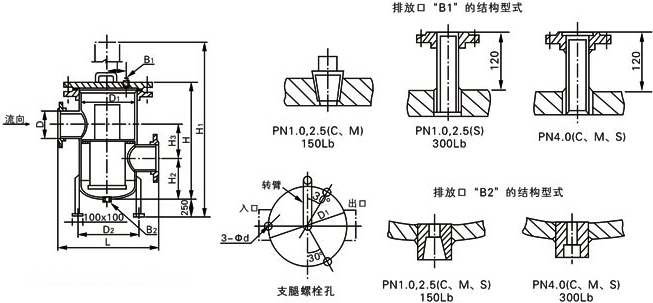

多濾筒式罐型過濾器結構圖

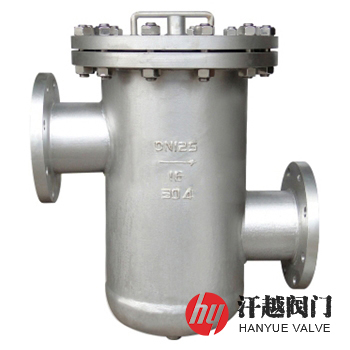

SD24C多濾筒式罐型過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明結構類型、公稱通徑、公稱壓力、殼體材質、濾芯材料、過濾精度、介質溫度及端部型式等。本產品有對焊連接和法蘭連接兩種方式，設計制造標準選用HG/T 21637-1991化工管道過濾器，如需其他要求，訂貨時請在合同上注明。
