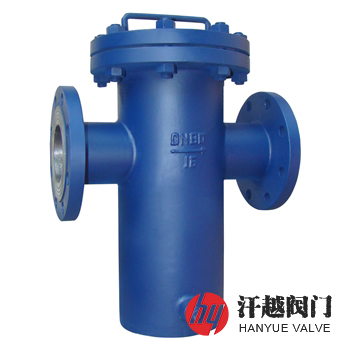

直通平底籃式過濾器產品概述

SRBIF直通平底籃式過濾器是一種石油、化工行業常用粗過濾器，主要用以除去泵入口液體或氣體介質中所含的固體雜質，從而保障機泵正常運行的管道元件，其進出口接管分別焊接在筒體相同高度的左右兩側，而且筒體內焊裝有與水平方向成45°角的橢圓形濾網支撐座，頂部開口并設置有45°傾斜面的濾籃活動安裝在支撐座上，傾斜面正對進口端，從而將進、出料口隔開，使物料從進料口進入殼體后，必須經過絲網的過濾，才能從出料口流出。本產品設計和制造符合《石油化工泵用過濾器選用、檢驗及驗收規范》SH/T 3411-2017的規定，若將它設在離心泵、螺桿泵、齒輪泵、磁力泵、真空泵等泵前的入口管道上，能起到保護作用的目的。

直通平底籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	15CrMo	304	304L	316	316L
2	接管	20#	15CrMo	304	304L	316	316L
3	濾籃	304	304	304	304L	316	316L
4	法蘭	20#	15CrMo	304	304L	316	316L
5	墊片	聚四氟乙烯、柔性石墨復合墊、金屬環形墊、金屬纏繞墊
6	法蘭蓋	20#	15CrMo	304	304L	316	316L
7	底板	Q235B	15CrMo	304	304L	316	316L
8	螺柱	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMo	35CrMoA	304	304	316	316

直通平底籃式過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
濾網規格	2目 ~ 600目

直通平底籃式過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	尺寸/mm					B (in)
公稱壓力 PN	公稱直徑 DN	D1	L	H1	H2	H	B (in)
10	25	89	220	160	260	480	R?
	32	89	220	165	270	495	R?
	40	114	280	180	300	550	R?
	50	114	280	180	300	550	R?
	65	140	330	220	350	650	R?
	80	168	340	260	400	740	R?
	100	219	420	310	470	880	R?
	150	273	500	430	620	1175	R?
	200	325	560	530	780	1495	R?
	250	426	660	640	930	1810	R?
	300	478	750	840	1200	2310	R?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

直通平底籃式過濾器結構圖

直通平底籃式過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明公稱直徑、公稱壓力、殼體材料、濾芯材質、過濾介質、濾網規格、端部連接法蘭標準、是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
