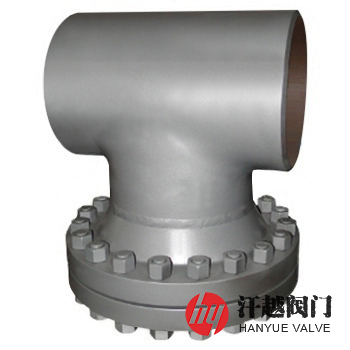

直通式T型過濾器產品概述

直通式T型過濾器是一種由三通管件、法蘭、法蘭蓋、濾芯和濾芯擋圈等組成的三通直流式過濾器，其法蘭通過電焊工藝焊接在三通的管口上組成殼體，橢圓型濾芯擋圈斜置焊裝在三通的直通管形的內部，圓柱型濾芯放置于凸出管形的內部，一端安放在橢圓型濾芯擋圈上，另一端用法蘭蓋壓緊固定并通過螺栓螺母連接在殼體法蘭上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體由過濾器左端進口進入置有一定規格濾網的濾筒后后，其雜質被阻擋，而清潔的濾液則由右端出口排出。

直通式T型過濾器在法蘭蓋上設有排污口，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，把濾液排凈，然后將可拆卸的濾筒取出，清洗干凈后重新裝入即可，其可根據用戶實際工況需要選用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-2021化工管道過濾器系列》等標準設計和制造。

直通式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通管件	20	15CrMo	304	316	316L
2	法蘭	A105	15CrMo	304	316	316L
3	法蘭蓋	Q235B	15CrMo	304	316	316L
4	濾芯	304	304	304	316	316L
5	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾芯擋圈	Q235B	15CrMo	304	316	316L
7	螺柱	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污絲堵	304	304	304	316	316L

直通式T型過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021
對焊接端	按GB/T 12224-2005或ASME B16.25-2017的規定
檢驗試驗	SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021
工作溫度	-196℃ ~ 540℃
過濾精度	20μm ~ 16000μm

直通式T型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm			過濾面積 cm2	排污口N
公稱壓力 PN	公稱尺寸 DN	L0	L1	L2	過濾面積 cm2	管螺紋
16	50	64	112	142	72	R?
	65	76	121	155	108	R?
	80	86	136	176	148	R?
	100	105	157	207	190	R?
	125	124	179	242	320	R?
	150	143	198	273	408	R?
	200	178	240	341	899	R?
	250	216	280	415	1290	R?
	300	254	332	486	1954	R?
	350	279	361	531	2445	R?
	400	305	390	585	3092	R?
25	50	64	112	142	72	R?
	65	76	128	162	108	R?
	80	86	144	184	148	R?
	100	105	170	220	190	R?
	125	124	192	255	320	R?
	150	143	218	293	408	R?
	200	178	258	359	899	R?
	250	216	296	425	1290	R?
	300	254	346	500	1954	R?
	350	279	379	549	2445	R?
	400	305	415	610	3092	R?
40	50	64	112	142	72	R?
	65	76	128	162	108	R?
	80	86	144	184	148	R?
	100	105	170	220	190	R?
	125	124	192	255	320	R?
	150	143	218	293	408	R?
	200	178	266	367	899	R?
	250	216	304	433	1290	R?
	300	254	359	513	1954	R?
	350	279	404	574	2445	R?
	400	305	440	625	3092	R?
(Class150) 20	50	64	128	158	72	R?
	65	76	146	180	108	R?
	80	86	156	196	148	R?
	100	105	181	220	190	R?
	125	124	213	265	320	R?
	150	143	232	297	408	R?
	200	178	280	370	899	R?
	250	216	318	433	1290	R?
	300	254	368	508	1954	R?
	350	279	406	561	2445	R?
	400	305	432	610	3092	R?
(Class300) 50	50	64	134	164	72	R?
	65	76	152	186	108	R?
	80	86	165	205	148	R?
	100	105	191	230	190	R?
	125	124	222	276	320	R?
	150	143	241	306	408	R?
	200	178	289	379	899	R?
	250	216	333	448	1290	R?
	300	254	384	524	1954	R?
	350	279	422	577	2445	R?
	400	305	451	629	3092	R?

直通式T型過濾器結構圖

三通直流式過濾器

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在直管段部位。
