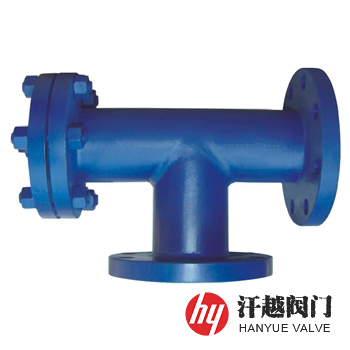

SRTII4反折流式T型過濾器產品概述

SRTII4反折流式T型過濾器是一種設計與制造符合《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》標準，適用于介質流向發生90度變化處，用以除去流體中少量固體顆粒的T型過濾器，其安裝在管線上可保障壓縮機、泵、閥門和儀表的正常工作，本產品本體材質可選用碳鋼、鉻鉬鋼、不銹鋼、雙相鋼及其他特種鋼等，一般根據介質對材料的腐蝕情況和使用溫度來進行選擇。

SRTII4反折流式T型過濾器以30目/英寸的不銹鋼絲網作為標準濾網，可攔截≥614μm粒徑的固體顆粒，而且濾筒(包括濾框、濾網等部件)均采用不銹鋼材料制作，當工藝過程對其材質或者對允許通過的固體粒度有特殊要求時，可以選用其他材料或另選相應規格的金屬絲網，若無規定，濾框通常采用板厚小于或等于3mm的圓孔或方孔篩板制成。本產品是石油化工生產過程中所必備設備。

SRTII4反折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20	1Cr5Mo	15CrMo	304	316	316L
2	法蘭	A105	1Cr5Mo	15CrMo	304	316	316L
3	法蘭蓋	Q235B	1Cr5Mo	15CrMo	304	316	316L
4	濾筒	304	304	304	304	316	316L
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾網擋圈	Q235B	1Cr5Mo	15CrMo	304	316	316L
7	螺栓	35CrMoA	35CrMoA	35CrMoA	304	316	316
8	螺母	30CrMo	30CrMo	30CrMo	304	316	316
9	排放堵頭	304	304	304	304	316	316L

SRTII4反折流式T型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
過濾精度	0.02mm ~ 16.0mm

SRTII4反折流式T型過濾器主要尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸(mm)			排放口 B(in)	有效過濾面積(m2)	倍數
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	L1	L2	排放口 B(in)	有效過濾面積(m2)	倍數
2.0 (Class150)	50	457	277	128	R?	0.0066	3.3
	65	530	316	146	R?	0.0101	3.0
	80	568	337.5	156	R?	0.0138	2.7
	100	648	388	181	R?	0.0187	2.4
	150	842	491.5	232	R?	0.0388	2.2
	200	1031	591	280	R?	0.0630	2.2
	250	1169	668.5	318	R?	0.0960	2.0
	300	1370	768	368	R?	0.1340	2.0
	350	1585	847	406	R?	0.1240	1.3
	400	1690	901	432	R?	0.1620	1.3

SRTII4反折流式T型過濾器結構圖

反折流式T型過濾器

如果你需訂購我廠T型過濾器產品，咨詢時煩請說明結構型式，法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
