310S不銹鋼球閥產品概述

310S不銹鋼球閥又叫2520球閥，其閥體、連接體、閥桿、球體以及金屬閥座等部件全采用高鉻鎳奧氏體耐熱不銹鋼310S或S31008及0Cr25Ni20等鑄造或鍛造而成，該材料在氧化介質中有優良的耐腐蝕性，同時具有良好的高溫力學性能，因此，310S不銹鋼球閥被大量應用于800℃左右化工工業、航空航天行業的耐熱控件以及核燃料后處理設備的耐蝕控制。

310S不銹鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	310S	S31008	2520	0Cr25Ni20
2	連接體	310S	S31008	2520	0Cr25Ni20
3	閥座	310S+HF	S31008+HF	2520+HF	0Cr25Ni20+HF
4	球體	310S+HF	S31008+HF	2520+HF	0Cr25Ni20+HF
5	閥桿	310S	S31008	2520	0Cr25Ni20
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	填料壓蓋	310S	S31008	2520	0Cr25Ni20
8	螺柱	A193 B8	A193 B8	06Cr19Ni10	06Cr19Ni10
9	螺母	A194 8	A194 8	06Cr19Ni10	06Cr19Ni10

310S不銹鋼球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.04
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

310S不銹鋼球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為部分HG/T 20592-2009標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

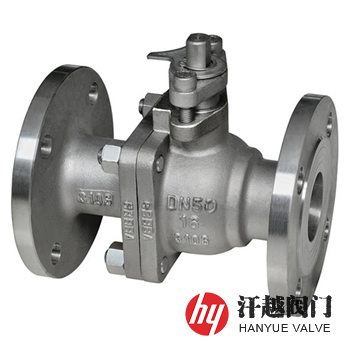

310S不銹鋼球閥結構圖

310S不銹鋼球閥

如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料、使用介質、工作溫度、法蘭標準及密封面形式等，本產品根據不同工況需求有浮動球和固定球等結構型式可供選擇。
