QSP全壓高速雙口排氣閥產品概述

QSP全壓高速雙口排氣閥是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置，其原理是利用浮筒杠桿等控制氣缸內氣動膜片動作，從而控制閥體排氣口啟閉。在高壓(1MPa以下)狀態下，無論是多段水柱、氣柱相間，有壓無壓氣體均可連續高速排出。本閥應豎直安裝，一般需砌窨井加以保護及防凍，與連接丁字管之間需加一同口徑地下式閥門。

QSP全壓高速雙口排氣閥是目前較好的氣缸式排氣閥，在結構性能上比普通高速(雙口)排氣閥和復合式雙口排氣閥好許多，對于管道中的氣體，無論是否多段水柱，氣柱相同，有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難減少城市管網爆管事故，減少壓力振蕩，提高整個供水系列及各種設備的安全可靠性。

QSP全壓高速雙口排氣閥部件材料

序號	部件名稱	材料名稱
1	殼體	QT450	WCB	CF8	CF8M	CF3M
2	排氣蓋板	QT450	WCB	CF8	CF8M	CF3M
3	活塞桿	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	浮桶	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	液壓缸	組合件	組合件	組合件	組合件	組合件
7	螺柱	304	304	304	316	316
8	螺母	304	304	304	316	316

QSP全壓高速雙口排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

QSP全壓高速雙口排氣閥外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	D	D1	D2	b-f	Z-?d
1.6	15	300	620	95	65	45	14-2	4-14
	20	300	620	105	75	55	14-2	4-14
	25	300	620	115	85	65	14-2	4-14
	32	300	620	135	100	78	16-2	4-18
	40	300	620	145	110	85	16-3	4-18
	50	300	620	160	125	100	16-3	4-18
	65	300	620	180	145	120	18-3	4-18
	80	500	620	195	160	135	20-3	8-18
	100	500	620	215	180	155	20-3	8-18
	150	620	740	280	240	210	24-3	8-23
	200	620	780	335	295	265	26-3	12-23
	250	620	820	405	355	320	30-3	12-25
	300	620	850	460	410	375	30-4	12-25
	400	700	910	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！

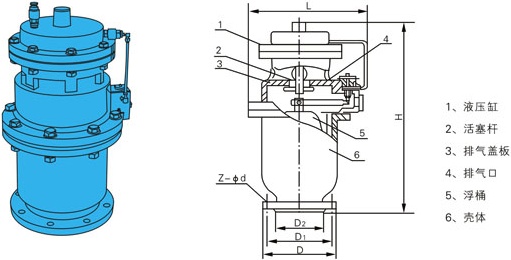

QSP全壓高速雙口排氣閥結構圖

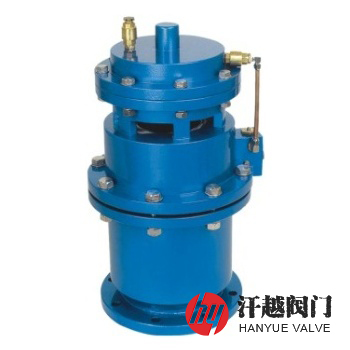

QSP全壓高速雙口排氣閥

如果你需訂購我廠排氣閥產品，煩請提供型號數據，公稱通徑、公稱壓力、閥體和浮桶材質、法蘭標準及法蘭密封面形式等，如有特殊要求，咨詢時請詳細說明。
