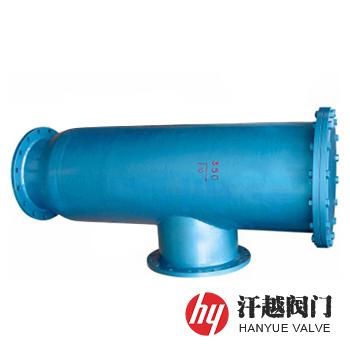

LPG(W)臥式過濾器_LPGK(W)臥式快開過濾器產品概述

LPG(W)臥式過濾器是一種臥式安裝適用于介質為液體的管道用籃式過濾器，由封頭和筒體組成殼體，其左側和正面方向分別設有流體進口和出口，殼體內置有有利于機械雜質分離沉降的濾芯，并經側蓋和殼體右側端蓋法蘭通過緊固螺母壓緊固定，工作時，待處理液體從左側進液口進入過濾器內，經過置有一定規格濾網的濾筒后將固體雜質濾除掉，從出液口流出即可，當需要清洗時，只要將可拆卸的側蓋打開，把濾芯從筒體內抽出，處理后重新裝入即可，因此，使用維護極為方便。

LPG(W)臥式過濾器是我廠選用JB/T 7538-2016管道用籃式過濾器標準設計制造的一款產品，其采用雙層過濾網結構，一層是由不銹鋼冷軋鋼板沖制成粗間隙圓孔篩板卷制而成的濾筒，另層為使用細間隙金屬絲編織方孔篩網制做的濾網，可以對液體中的大小顆粒雜質同時進行過濾，能夠給予雙重的保護，本產品具有過濾面積大，過濾芯的凈過流面積為進口截流面積的3~10倍，壓力損失小，排污清洗方便等特點，特別適合固體雜質含量較多的工作介質，宜安裝在有90°流向變化處。

LPG(W)臥式過濾器_LPGK(W)臥式快開過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	封頭	Q235B	20#	S30408	S31608	S31603
3	接管	Q235B	20#	S30408	S31608	S31603
4	法蘭	Q235B	20#	S30408	S31608	S31603
5	側 蓋	Q235B	Q235B	S30408	S31608	S31603
6	濾筒濾網	304	304	S30408	S31608	S31603
7	螺栓	35CrMoA	35CrMoA	S30408	S31608	S31608
8	螺母	30CrMoA	30CrMoA	S30408	S31608	S31608
9	排污口	Q235B	20#	S30408	S31608	S31603

LPG(W)臥式過濾器_LPGK(W)臥式快開過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.45
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	6.93
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016 管道用籃式過濾器
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗驗收	JB/T 7538-2016 管道用籃式過濾器
過濾精度	20μm ~ 16000μm

LPG(W)臥式過濾器_LPGK(W)臥式快開過濾器外型尺寸

設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	尺寸
設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	Φ	L1	L2	H
0.25 ~ 10.0	300	12	500	1000	550	540
	350	14	600	1200	650	600
	400	16	700	1300	700	650
	450	18	800	1400	800	700
	500	20	900	1500	900	800
	600	24	1000	1700	1000	900
	700	28	1200	1700	1000	1000
	800	32	1400	2000	1100	1100
	900	36	1600	2200	1200	1200
	1000	40	1800	2300	1300	1300

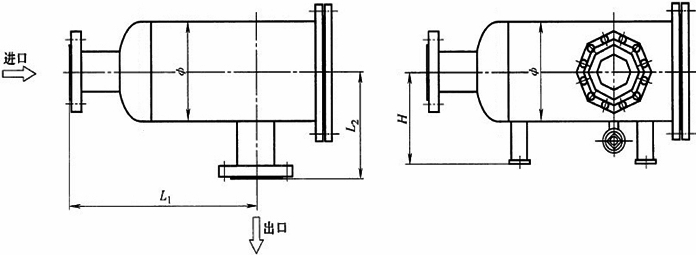

LPG(W)臥式過濾器_LPGK(W)臥式快開過濾器結構圖

LPG(W)臥式過濾器結構圖

如果你需訂購我廠管道過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱直徑、公稱壓力、殼體材質、濾籃材質及過濾精度、法蘭標準、法蘭密封面形式等，本系列產品按功能類別不同有LPG(W)型臥式普通過濾器和LPGK(W)型臥式快開過濾器兩種，如有特殊要求，請來電咨詢。
